Proces livenja noževa jednokristalne turbine
OEM & ODM usluge: dostupne
Težina: Custom
Tolerancija: 0.004 mm
Glatka hrapavost površine: Ra0.6-3.2

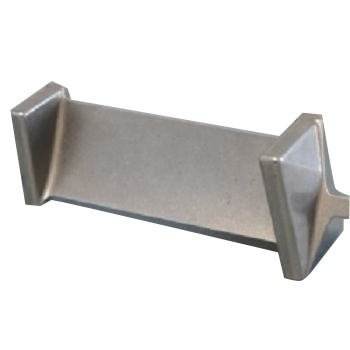

Proces livenja lopatica jednokristalne turbine je napredna proizvodna tehnologija koja se koristi za proizvodnju turbinskih lopatica visokih performansi za gasne turbinske motore, posebno u vazduhoplovnim aplikacijama. U poređenju sa tradicionalnim polikristalnim oštricama, jednokristalne oštrice imaju superiorna mehanička svojstva i otpornost na toplotu.
Slijedi pregled procesa livenja lopatica turbine od jednog kristala:
Odabir sjemena:
Proces počinje odabirom kristala sjemena, koji služi kao početno mjesto nukleacije za rast kristala. Začetni kristal se obično pravi od materijala sa sličnom kristalnom strukturom kao i željeni materijal lopatica turbine, kao što je superlegura na bazi nikla.
Priprema kalupa za investiciono livenje:
Precizni keramički kalupi, poznati i kao kalupi za ulaganje, proizvode se metodom livenja izgubljenog voska. Kalup je dizajniran tako da se prilagodi traženom obliku i karakteristikama lopatice turbine, kao i smjeru rasta monokristala. Obratite posebnu pažnju na orijentaciju sjemena unutar kalupa.
Montaža kalupa:
Pažljivo postavite sjemenski kristal u kalup i instalirajte sve potrebne sisteme za zatvaranje i dovod kako biste olakšali protok rastopljenog metala tokom procesa livenja.
Topljenje i livenje:
Visokokvalitetne superlegure na bazi nikla pogodne za rast monokristala tope se u vakuumskoj indukcijskoj peći ili sličnoj opremi. Rastopljeni metal se zatim sipa u pripremljeni kalup pod kontrolisanim uslovima, obezbeđujući ravnomerno punjenje i očvršćavanje.
Usmjereno očvršćavanje:
Kako se rastopljeni metal stvrdnjava, sjemenski kristal uzrokuje rast monokristalne strukture u unaprijed određenom smjeru. Ovaj proces, koji se naziva usmjereno očvršćavanje, osigurava da su rezultirajuće lopatice turbine sastavljene od monokristala bez granica zrna, čime se poboljšavaju njihova mehanička svojstva i otpornost na visoke temperature.
Hlađenje i skrućivanje:
Nakon livenja, kalup se postepeno hladi kako bi se spriječio termički stres i osigurao integritet monokristalne strukture. Kada se metal potpuno očvrsne, keramički kalup se uklanja, ostavljajući zamršene monokristalne lopatice turbine.
Tretmani nakon kastinga:
Lopatice livene turbine mogu se podvrgnuti različitim tretmanima nakon livenja, kao što su termička obrada, završna obrada površine i inspekcija dimenzija kako bi se dobila potrebna mehanička svojstva, kvalitet površine i tačnost dimenzija.
Kontrola kvaliteta:
Tokom procesa livenja primenjuju se stroge mere kontrole kvaliteta za praćenje parametara kao što su temperatura, pritisak i orijentacija kristala. Tehnike ispitivanja bez razaranja se također mogu koristiti za provjeru integriteta monokristalne strukture i otkrivanje bilo kakvih nedostataka ili nesavršenosti.
Popularni tagovi: Proces livenja lopatica od jednog kristala turbine, Kina proizvođači, dobavljači, fabrika
